先從壓縮機變頻原理與應用談起

眾所周知，市場上的變頻空壓機應用越來越廣泛了，隨著永磁變頻技術的飛速發展，變頻機的應用還在不斷地擴大。很多人可能有如下疑問：什么是空壓機的變頻？空壓機是如何實現變頻的？變頻空壓機是如何實現節能？今天我們就一起來一探究竟。

- 空壓機變頻的含義

所謂變頻就是改變電機的供電頻率，變頻簡稱VSD（Variable  Speed Drive的縮寫），即變轉速驅動的意思。空壓機變頻可以帶來很多好處，它可以降低電機的啟動電流，減小對用戶電網的沖擊，自動調節負載降低功耗，減小損耗，延長設備的使用壽命。

- 如何實現空壓機變頻

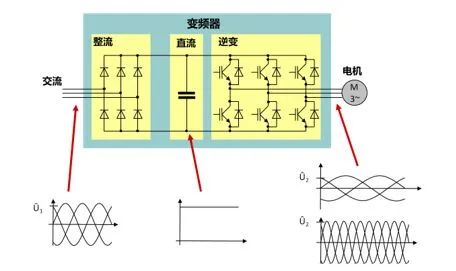

變頻技術就是把工頻交流電通過整流電路整流濾波成穩定的直流電，然后再通過逆變電路逆變成頻率可調節的交流電(一般可達400Hz)，最后輸出到變頻電機中。變頻器(VSD)輸出頻率和電機轉速成正比，以4極電機為例，當輸出頻率為20Hz時，電機轉速為600rpm，輸出頻率為50Hz，電機轉速為1500rpm。結合到空壓機來講，當正常工況用氣量大時，電機輸入頻率高轉速高，產氣量高；午間用氣量小時，電機輸入頻率低轉速低，產氣量小。

- 變頻空壓機是如何實現節能

通常用戶在選擇空壓機裝機容量時都會按照最大生產工況來考慮。但實際運行工況僅達到最大用氣量的60%—80%，甚至更低。傳統的定轉速空壓機采用加卸載控制技術，在用氣量不大時為了不停機，通過卸載運行來減少電機啟停次數，卸載狀態下電機空轉不產生壓縮空氣，這時候消耗的功率稱為卸載功率，實際上都是能源的浪費。而空壓機采用變頻控制后就不一樣了，變頻空壓機會根據生產的實際用氣需求來自動調節電機轉速從而實現氣量調節，當用氣量降低時，空壓機會自動降低轉速來減少耗功；實現空壓機產氣跟客戶用氣需求的時時匹配，沒有卸載損耗是變頻的一大優勢，如下圖所示。

這里需要提醒一下，變頻機不是在所有工況下都節能的。如上圖所示，在滿負荷或者接近滿負荷運行時，變頻機的節能效果就沒那么明顯了。如果用戶的用氣量非常穩定，幾乎沒有變化，那么選一臺高效定轉速空壓機還是比較合適的，當然這種情況比較少見?？梢姡线m的選型才有節能的空間。
